उत्पाद अवलोकन
AIRKO फिक्स्ड {{0}स्पीड एयर {{1} कूल्ड मॉड्यूलर हीट पंप चिलर ऊर्जा के रूप में पानी का उपयोग करता है {{2} शीतलन और हीटिंग स्रोत के रूप में माध्यम और बाहरी हवा को स्थानांतरित करता है। जब इसे फैन कॉइल यूनिट, एयर हैंडलिंग यूनिट या पैकेज्ड एयर ट्रीटमेंट उपकरण से जोड़ा जाता है, तो यह गर्मियों में कूलिंग और विंटर हीटिंग के लिए एक पूर्ण हाइड्रोनिक एयर कंडीशनिंग सिस्टम बनाता है।
इकाई R410A रेफ्रिजरेंट, विश्वसनीय हर्मेटिक स्क्रॉल कंप्रेसर, उच्च दक्षता वाले हीट एक्सचेंजर्स और सटीक इलेक्ट्रॉनिक विस्तार वाल्व नियंत्रण को जोड़ती है। इसे कुशल संचालन, व्यापक जलवायु अनुकूलनशीलता और स्थिर छोड़ने वाले पानी के तापमान के लिए डिज़ाइन किया गया है।
दो बेस मॉड्यूल उपलब्ध हैं: 65 किलोवाट और 130 किलोवाट। 16 मॉड्यूल तक को समानांतर में जोड़ा जा सकता है, जिससे 65 किलोवाट से 2,080 किलोवाट तक लचीली कुल सिस्टम क्षमता बनती है। यह मॉड्यूलर दृष्टिकोण चरणबद्ध निवेश, भविष्य के विस्तार, आंशिक लोड दक्षता और आसान रखरखाव का समर्थन करता है।
|  |
| AKQWRF65M/SN11-H - 65 किलोवाट बेस मॉड्यूल | AKQWRF130M/SN11-H - 130 किलोवाट बेस मॉड्यूल |
अनुप्रयोग और सिस्टम लाभ
|
|
| परिवहन केंद्र और बड़े सार्वजनिक भवन | वाणिज्यिक परिसर और उच्च श्रेणी के अंदरूनी भाग |
चिलर नए निर्माण और रेट्रोफिट परियोजनाओं के लिए उपयुक्त है जहां स्थापना सुविधा, कम शोर, भरोसेमंद शीतकालीन हीटिंग और लचीली क्षमता विस्तार महत्वपूर्ण हैं। क्योंकि सिस्टम बाहरी हवा के माध्यम से सीधे गर्मी को अस्वीकार या अवशोषित करता है, इसलिए किसी कूलिंग टॉवर की आवश्यकता नहीं होती है।
· होटल, रेस्तरां और सर्विस्ड अपार्टमेंट
· कार्यालय भवन और वाणिज्यिक परिसर
· शॉपिंग सेंटर, सुपरमार्केट और थिएटर
· अस्पताल, स्कूल और प्रयोगशालाएँ
· कारखाने, कार्यशालाएँ और औद्योगिक सुविधाएँ

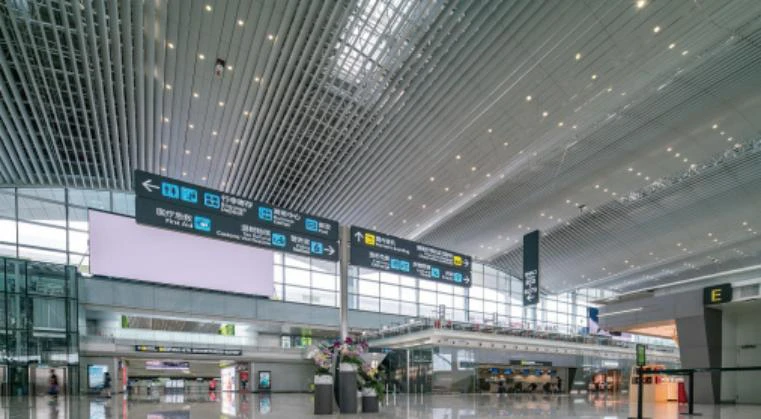

· हवाई अड्डे, रेलवे स्टेशन और परिवहन केंद्र
हाइड्रोनिक आराम:जल आधारित एयर कंडीशनिंग सौम्य वायु प्रवाह, बड़ी वायु मात्रा और अधिक समान इनडोर तापमान प्रदान करता है। कई प्रत्यक्ष विस्तार प्रणालियों की तुलना में, यह अत्यधिक निरार्द्रीकरण को कम कर सकता है और कब्जे वाले स्थानों में आराम में सुधार कर सकता है।
समग्र डिजाइन और संचालन रेंज
| व्यावहारिक कैबिनेट और सेवा डिजाइन कैबिनेट सुचारू क्षमता विनियमन और बेहतर सिस्टम विश्वसनीयता के लिए एक केंद्रीय विभाजन और स्वतंत्र हीट एक्सचेंजर व्यवस्था को एकीकृत करता है।
एर्गोनोमिक एक्सेस पैनल, उच्च शक्ति वाले संरचनात्मक कॉलम, आरक्षित फोर्कलिफ्ट पॉकेट और लिफ्टिंग छेद परिवहन, स्थापना और रखरखाव को सरल बनाते हैं।
· पूरी तरह से बंद कैबिनेट और कम ध्वनि स्तर के लिए अनुकूलित वायु प्रवाह
· 900 मिमी बड़ा -व्यास वाला पंखा पहिया
· फर्श पर जगह की मांग को कम करने के लिए लंबा कैबिनेट डिज़ाइन
|
उच्च-दक्षता वाले मुख्य घटक
| हर्मेटिक स्क्रॉल कंप्रेसर घर्षण, प्रतिरोध और घिसाव को कम करने के लिए हर्मेटिक स्क्रॉल कंप्रेसर एक फ्लोटिंग स्क्रॉल सील का उपयोग करता है। कम दबाव वाला कक्ष मोटर कूलिंग में सुधार करता है, जबकि उच्च सक्शन इनलेट तरल पदार्थ के फिसलने के जोखिम को कम करने में मदद करता है।
एक डिस्चार्ज चेक वाल्व रेफ्रिजरेंट बैकफ्लो को रोकने में मदद करता है। एकीकृत मोटर सुरक्षा ओवरहीट, ओवरलोड, चरण हानि और रिवर्स चरण सुरक्षा का समर्थन करती है।
· बदलते तापमान और दबाव की स्थिति में उच्च विश्वसनीयता
· कम कंपन और कम परिचालन ध्वनि
· लंबी सेवा जीवन और स्थिर प्रदर्शन
|

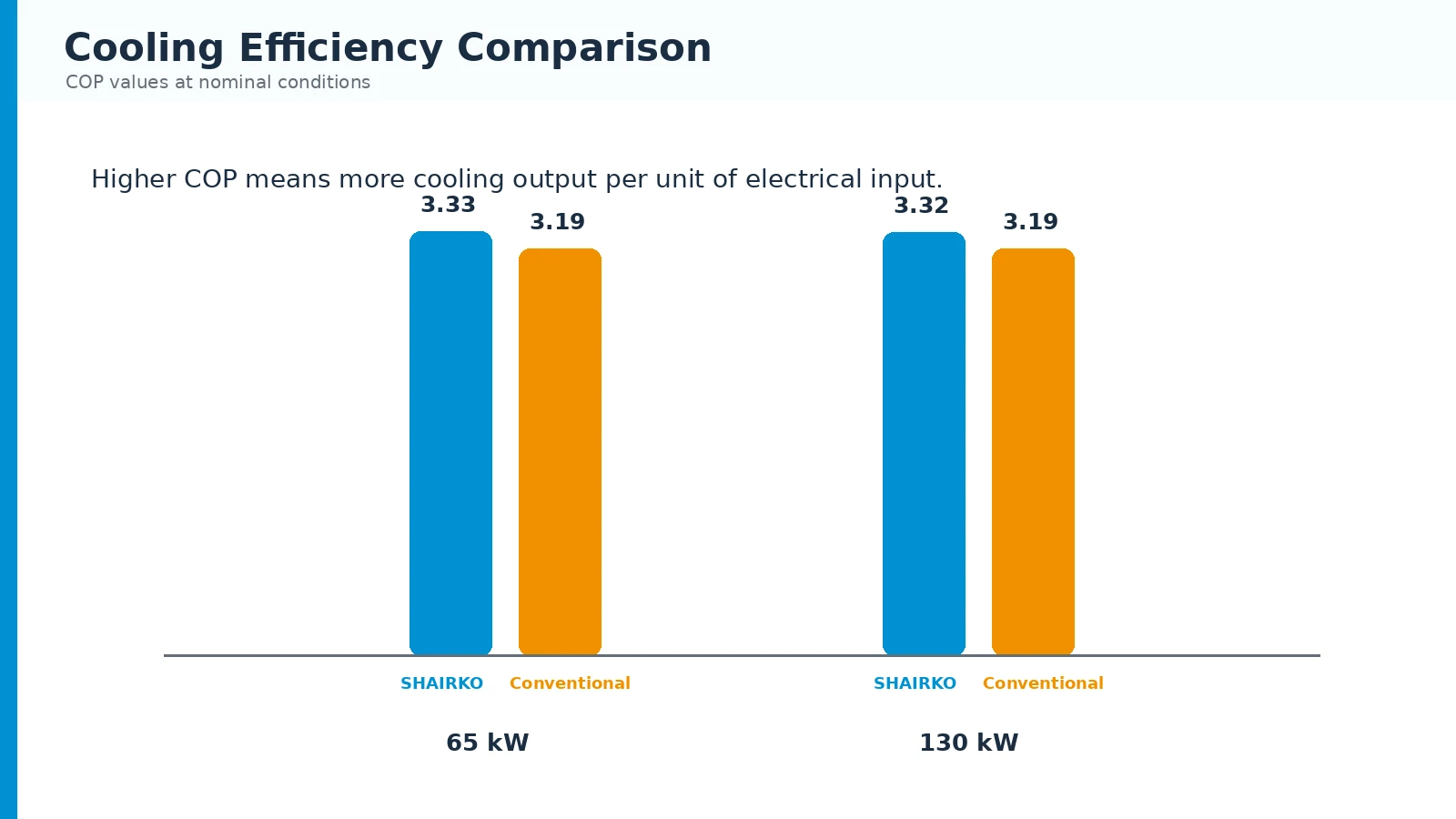

ऊर्जा-कुशल संचालन 65 किलोवाट और 130 किलोवाट मॉड्यूल क्रमशः 3.33 और 3.32 के नाममात्र कूलिंग सीओपी मान प्राप्त करते हैं। ब्रोशर इन आंकड़ों की तुलना 3.19 रेटिंग वाली पारंपरिक मॉड्यूलर इकाइयों से करता है।
बताया गया आईपीएलवी (सी) 65 किलोवाट मॉडल के लिए 3.90 और 130 किलोवाट मॉडल के लिए 3.95 है।
|
|
उच्च-दक्षता हीट एक्सचेंज प्रणाली
|
|
| यू-आकार का वायु-साइड हीट एक्सचेंजर | शैल{{0}और-ट्यूब वॉटर-साइड हीट एक्सचेंजर |
वायु-साइड हीट एक्सचेंजर:सीएफडी सिमुलेशन का उपयोग कॉपर ट्यूब रिक्ति, फिन ज्यामिति और वायु प्रवाह वितरण को अनुकूलित करने के लिए किया जाता है। आंतरिक रूप से घुमावदार तांबे की ट्यूब और हाइड्रोफिलिक पंख गर्मी हस्तांतरण में सुधार करते हैं, कुशल शीतलन का समर्थन करते हैं और सर्दियों के संचालन के दौरान क्लीनर डीफ्रॉस्टिंग का उत्पादन करने में मदद करते हैं।
पानी-साइड हीट एक्सचेंजर:एक पेचदार {{0}बैफ़ल शेल{{1}और{{2}ट्यूब डिज़ाइन फुलर हीट एक्सचेंज को बढ़ावा देता है। स्रोत ब्रोशर के अनुसार, ऊष्मा स्थानांतरण दक्षता पारंपरिक शेल और ट्यूब डिज़ाइन की तुलना में 15% अधिक है। घुमावदार जल प्रवाह मृत क्षेत्रों को कम करता है और बड़े पैमाने पर संचय को सीमित करने में मदद करता है।
स्रोत विवरणिका में कहा गया है कि संपूर्ण ऊष्मा एक्सचेंजर प्रणाली पिछली पीढ़ी की तुलना में ऊष्मा स्थानांतरण दक्षता में लगभग 12% सुधार करती है।
बड़ा पंखा और सटीक रेफ्रिजरेंट नियंत्रण
|
|
| 900 मिमी बड़ा -व्यास अक्षीय पंखा | सीएफडी-अनुकूलित फैन ब्लेड |
900 मिमी पंखे का पहिया परिसंचारी वायु की मात्रा को बढ़ाता है। सीएफडी अनुकूलन वायु प्रवाह संगठन में सुधार करता है, पुनर्चक्रण को कम करता है और वायुगतिकीय शोर को कम करता है। बाहरी रोटर मोटर को उच्च दक्षता, कम गर्मी उत्पादन, स्थिर संचालन और लंबी सेवा जीवन के लिए डिज़ाइन किया गया है।
500-कदम इलेक्ट्रॉनिक विस्तार-वाल्व नियंत्रण
इलेक्ट्रॉनिक विस्तार वाल्व बदलते परिवेश और पानी की तापमान स्थितियों के तहत रेफ्रिजरेंट प्रवाह को सटीक रूप से नियंत्रित करता है। यह स्थिर सिस्टम संचालन को बनाए रखने के लिए एक व्यापक समायोजन रेंज, तेज़ प्रतिक्रिया और उच्च नियंत्रण परिशुद्धता प्रदान करता है।
इंटेलिजेंट वेरिएबल-साइकिल डीफ्रॉस्ट
उच्च परिशुद्धता सेंसर परिचालन स्थितियों और पाले के गठन की निगरानी करते हैं। नियंत्रक वास्तविक आर्द्रता और ठंढ की स्थिति के अनुसार डीफ़्रॉस्ट अंतराल और डीफ़्रॉस्ट अवधि को बदलता है, जिससे पानी के तापमान में उतार-चढ़ाव को कम करने और अधिक स्थिर हीटिंग आउटपुट बनाए रखने में मदद मिलती है।
उच्च आर्द्रता जब पाला जल्दी बन जाए तो तुरंत डीफ्रॉस्ट करें
| कम नमी लंबे अंतराल और कम अनावश्यक चक्र
| सर्किट रोटेशन सर्किट ए और सर्किट बी बारी-बारी से डीफ्रॉस्ट करें
|
मॉड्यूल रोटेशन समानांतर मॉड्यूल चरणों में डीफ़्रॉस्ट होते हैं
| स्थिर ताप अन्य सर्किट चालू रहते हैं
| कम उतार-चढ़ाव पानी के तापमान में उतार-चढ़ाव कम हो गया है
|
मॉड्यूलर डिज़ाइन और कॉम्पैक्ट फ़ुटप्रिंट
65 किलोवाट और 130 किलोवाट के बेस मॉड्यूल को स्वतंत्र रूप से जोड़ा जा सकता है। अधिकतम 16 इकाइयों को समानांतर में जोड़ा जा सकता है, जिससे कुल सिस्टम क्षमता 65 किलोवाट से 2,080 किलोवाट तक हो सकती है।
यू-आकार का हीट एक्सचेंजर और लंबा कैबिनेट आवश्यक जमीनी क्षेत्र को कम कर देता है। 130 किलोवाट मॉड्यूल के लिए, स्रोत विवरणिका में कहा गया है कि एकल मॉड्यूल फ़ुटप्रिंट पारंपरिक मॉड्यूलर चिलर डिज़ाइन से लगभग 29% छोटा है।

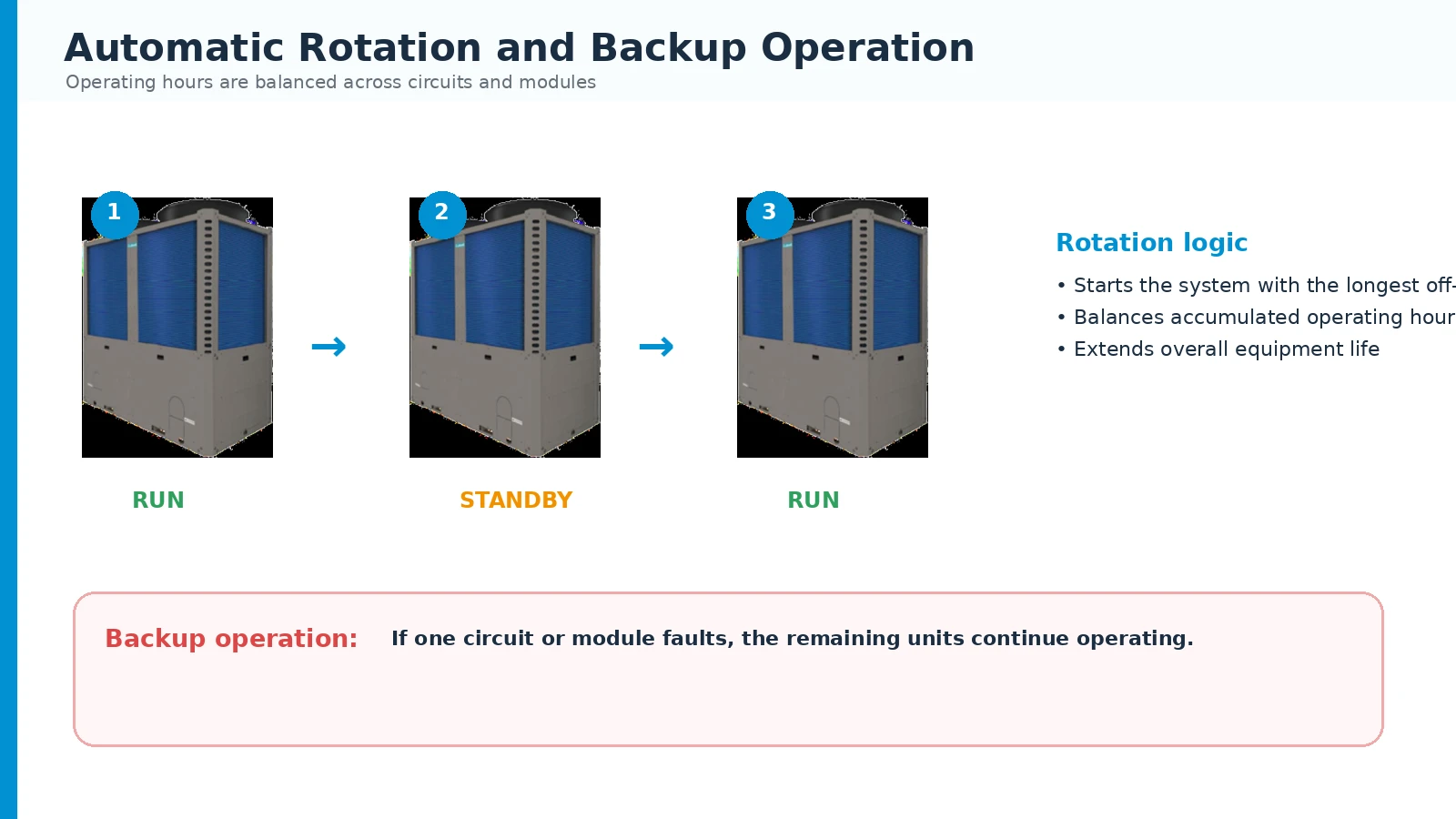

रोटेशन, बैकअप और क्षमता समायोजन
| संतुलित परिचालन घंटे और बैकअप ऑपरेशन आंशिक लोड पर, नियंत्रक सबसे लंबे समय तक संचित बंद समय वाले सर्किट या मॉड्यूल को प्राथमिकता देता है। संचालन के घंटे अधिक समान रूप से वितरित किए जाते हैं, जिससे समग्र प्रणाली के सेवा जीवन को बढ़ाने में मदद मिलती है।
दोहरी -प्रणाली, बहु-मॉड्यूल व्यवस्था बैकअप ऑपरेशन प्रदान करती है। यदि एक सर्किट या एक मॉड्यूल में खराबी आती है, तो शेष सर्किट और मॉड्यूल काम करना जारी रख सकते हैं।
|
इंटेलिजेंट कंट्रोल और सिस्टम लिंकेज
| केंद्रीकृत मल्टी-मॉड्यूल नियंत्रण एक वायर्ड नियंत्रक 1 से 16 समानांतर मॉड्यूल प्रबंधित कर सकता है और वास्तविक समय परिचालन स्थिति प्रदर्शित कर सकता है। माइक्रोप्रोसेसर स्वचालित नियंत्रण, निगरानी, दोष निदान और समन्वित क्षमता समायोजन करता है।
· बिजली गुल होने के बाद मेमोरी को स्वचालित रूप से पुनरारंभ करना और संचालित करना
· टाइमर-आधारित प्रारंभ और स्टॉप फ़ंक्शन
· उपयोगकर्ता, सेवा और फ़ैक्टरी पासवर्ड स्तर
· पानी-पंप, सूखा-संपर्क और सहायक ऊष्मा{{2}स्रोत लिंकेज
|
तकनीकी निर्देश
| नमूना | इकाई | AKQWRF65M/SN11-H | AKQWRF130M/SN11-H |
| ठंडा करने की क्षमता | किलोवाट
| 65
| 130
|
| तापन क्षमता | किलोवाट
| 72
| 143
|
| आईपीएलवी(सी) | W/W
| 3.90
| 3.95
|
| कूलिंग इनपुट पावर | किलोवाट
| 19.52
| 39.16
|
| कूलिंग सीओपी | W/W
| 3.33
| 3.32
|
| शीतलन धारा | A
| 36.50
| 74.55
|
| हीटिंग इनपुट पावर | किलोवाट
| 20.60
| 41.00
|
| हीटिंग सीओपी | W/W
| 3.50
| 3.49
|
| तापन धारा | A
| 38.30
| 76.47
|
| अधिकतम इनपुट शक्ति | किलोवाट
| 29.7
| 59.5
|
| अधिकतम परिचालन धारा | A
| 54.5
| 109
|
| बिजली की आपूर्ति | -
| 380 वी, 3एन~, 50 हर्ट्ज
| 380 वी, 3एन~, 50 हर्ट्ज
|
| कंप्रेसर मात्रा | पीसी
| 1
| 2
|
| शीतल | -
| R410A
| R410A
|
| रेफ्रिजरेंट चार्ज | किग्रा
| 8.5
| 8.0 × 2
|
| जल प्रवाह दर | m³/h
| 11.2
| 22.4
|
| पानी का दबाव कम होना | किलो पास्कल
| 48
| 60
|
| अधिकतम पानी-पार्श्व दबाव | एमपीए
| 1.0
| 1.0
|
| जल कनेक्शन | मिमी
| DN65 निकला हुआ किनारा
| DN80 निकला हुआ किनारा
|
| जल-साइड हीट एक्सचेंजर | -
| शैल{{0}और-ट्यूब
| शैल{{0}और-ट्यूब
|
| वायु प्रवाह दर | m³/h
| 28,000
| 49,000
|
| पंखे की मात्रा | पीसी
| 2
| 2
|
| एयर-साइड हीट एक्सचेंजर | -
| पंखदार तांबे की ट्यूब
| पंखदार तांबे की ट्यूब
|
| समग्र आयाम (डब्ल्यू × डी × एच) | मिमी
| 1995 × 960 × 1890
| 2200 × 1120 × 2370
|
| पैकिंग आयाम (डब्ल्यू × डी × एच) | मिमी
| 2050 × 980 × 2030
| 2300 × 1180 × 2500
|
| शुद्ध वजन | किग्रा
| 530
| 890
|
| ऑपरेटिंग वेट | किग्रा
| 573
| 952
|
| ऑपरेटिंग ध्वनि स्तर | डीबी(ए)
| 63
| 68
|
| परिवेश संचालन रेंज | डिग्री
| शीतलन 15 से 48; ताप -15 से 24
| शीतलन 15 से 48; ताप -15 से 24
|
| पानी का तापमान रेंज छोड़ना | डिग्री
| शीतलन 5 से 17; हीटिंग 30 से 50
| शीतलन 5 से 17; हीटिंग 30 से 50
|
नाममात्र शीतलन की स्थिति: बाहरी प्रवेश {{0}वायु शुष्क {{1}बल्ब तापमान 35 डिग्री, ठंडा {3}पानी छोड़ने का तापमान 7 डिग्री, और जल प्रवाह दर 0.172 m³/(h·kW)।
नाममात्र हीटिंग की स्थिति: बाहरी प्रवेश {{0}वायु शुष्क -/गीला {{2}बल्ब तापमान 7/6 डिग्री, गर्म {5}पानी छोड़ने का तापमान 45 डिग्री, और जल प्रवाह दर 0.172 m³/(h·kW)।
उपकरण में सुधार होने पर उत्पाद विनिर्देशों को संशोधित किया जा सकता है। पुष्टि किए गए प्रोजेक्ट सबमिटल और यूनिट नेमप्लेट को प्राथमिकता दी जाएगी।
65 किलोवाट मॉड्यूल - संयुक्त - सिस्टम प्रदर्शन
| नमूना | मॉड्यूल गिनती | AKQWRF65M/SN11-H | |||||||
| पैरामीटर | इकाई | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| ठंडा करने की क्षमता | किलोवाट
| 65
| 130
| 195
| 260
| 325
| 390
| 455
| 520
|
| तापन क्षमता | किलोवाट
| 72
| 144
| 216
| 288
| 360
| 432
| 504
| 576
|
| कूलिंग इनपुट पावर | किलोवाट
| 19.52
| 39.04
| 58.56
| 78.08
| 97.60
| 117.12
| 136.64
| 156.16
|
| शीतलन धारा | A
| 36.5
| 73.0
| 109.5
| 146.0
| 182.5
| 219.0
| 255.5
| 292.0
|
| हीटिंग इनपुट पावर | किलोवाट
| 20.6
| 41.2
| 61.8
| 82.4
| 103.0
| 123.6
| 144.2
| 164.8
|
| तापन धारा | A
| 38.3
| 76.6
| 114.9
| 153.2
| 191.5
| 229.8
| 268.1
| 306.4
|
| अधिकतम इनपुट शक्ति | किलोवाट
| 30.1
| 60.2
| 90.3
| 120.4
| 150.5
| 180.6
| 210.7
| 240.8
|
| अधिकतम परिचालन धारा | A
| 55
| 110
| 165
| 220
| 275
| 330
| 385
| 440
|
| कंप्रेसर मात्रा | पीसी
| 1
| 2
| 3
| 4
| 5
| 6
| 7
| 8
|
| रेफ्रिजरेंट चार्ज | किग्रा
| 8.5×1
| 8.5×2
| 8.5×3
| 8.5×4
| 8.5×5
| 8.5×6
| 8.5×7
| 8.5×8
|
| जल प्रवाह दर | m³/h
| 11.2
| 22.4
| 33.6
| 44.8
| 56
| 67.2
| 78.4
| 89.6
|
| पानी का दबाव कम होना | किलो पास्कल
| 48
| 48
| 48
| 48
| 48
| 48
| 48
| 48
|
| अधिकतम जल दबाव | एमपीए
| 1.0
| 1.0
| 1.0
| 1.0
| 1.0
| 1.0
| 1.0
| 1.0
|
| मुख्य जल कनेक्शन | मिमी
| डीएन65
| डीएन65
| डीएन80
| डीएन100
| डीएन100
| डीएन125
| डीएन125
| डीएन150
|
| पंखे की मात्रा | पीसी
| 2
| 4
| 6
| 8
| 10
| 12
| 14
| 16
|
| शुद्ध वजन | किग्रा
| 530
| 1060
| 1590
| 2120
| 2650
| 3180
| 3710
| 4240
|
| ऑपरेटिंग वेट | किग्रा
| 573
| 1146
| 1719
| 2292
| 2865
| 3438
| 4011
| 4584
|
सामान्य वस्तुएँ: 380 वी 3एन~50 हर्ट्ज बिजली की आपूर्ति; R410A रेफ्रिजरेंट; निकला हुआ पानी का कनेक्शन; शेल{{4}और{{5}ट्यूब वॉटर{{6}साइड हीट एक्सचेंजर; फिनन्ड कॉपर-ट्यूब एयर{{8}साइड हीट एक्सचेंजर।
65 किलोवाट मॉड्यूल - संयुक्त - सिस्टम प्रदर्शन
| नमूना | मॉड्यूल गिनती | AKQWRF65M/SN11-H | |||||||
| पैरामीटर | इकाई | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 |
| ठंडा करने की क्षमता | किलोवाट
| 585
| 650
| 715
| 780
| 845
| 910
| 975
| 1040
|
| तापन क्षमता | किलोवाट
| 648
| 720
| 792
| 864
| 936
| 1008
| 1080
| 1152
|
| कूलिंग इनपुट पावर | किलोवाट
| 175.68
| 195.20
| 214.72
| 234.24
| 253.76
| 273.28
| 292.80
| 312.32
|
| शीतलन धारा | A
| 328.5
| 365.0
| 401.5
| 438.0
| 474.5
| 511.0
| 547.5
| 584.0
|
| हीटिंग इनपुट पावर | किलोवाट
| 185.4
| 206.0
| 226.6
| 247.2
| 267.8
| 288.4
| 309.0
| 329.6
|
| तापन धारा | A
| 344.7
| 383.0
| 421.3
| 459.6
| 497.9
| 536.2
| 574.5
| 612.8
|
| अधिकतम इनपुट शक्ति | किलोवाट
| 270.9
| 301.0
| 331.1
| 361.2
| 391.3
| 421.4
| 451.5
| 481.6
|
| अधिकतम परिचालन धारा | A
| 495
| 550
| 605
| 660
| 715
| 770
| 825
| 880
|
| कंप्रेसर मात्रा | पीसी
| 9
| 10
| 11
| 12
| 13
| 14
| 15
| 16
|
| रेफ्रिजरेंट चार्ज | किग्रा
| 8.5×9
| 8.5×10
| 8.5×11
| 8.5×12
| 8.5×13
| 8.5×14
| 8.5×15
| 8.5×16
|
| जल प्रवाह दर | m³/h
| 100.8
| 112
| 123.2
| 134.4
| 145.6
| 156.8
| 168
| 179.2
|
| पानी का दबाव कम होना | किलो पास्कल
| 48
| 48
| 48
| 48
| 48
| 48
| 48
| 48
|
| अधिकतम जल दबाव | एमपीए
| 1.0
| 1.0
| 1.0
| 1.0
| 1.0
| 1.0
| 1.0
| 1.0
|
| मुख्य जल कनेक्शन | मिमी
| डीएन150
| डीएन150
| डीएन150
| डीएन200
| डीएन200
| डीएन200
| डीएन200
| डीएन200
|
| पंखे की मात्रा | पीसी
| 18
| 20
| 22
| 24
| 26
| 28
| 30
| 32
|
| शुद्ध वजन | किग्रा
| 4770
| 5300
| 5830
| 6360
| 6890
| 7420
| 7950
| 8480
|
| ऑपरेटिंग वेट | किग्रा
| 5157
| 5730
| 6303
| 6876
| 7449
| 8022
| 8595
| 9168
|
मान मॉड्यूल डेटा के गुणन और स्रोत तालिका में दिखाए गए कनेक्शन आकार पर आधारित हैं। अंतिम परियोजना चयन की पुष्टि AIRKO द्वारा की जानी चाहिए।
130 किलोवाट मॉड्यूल - संयुक्त - सिस्टम प्रदर्शन
| नमूना | मॉड्यूल गिनती | AKQWRF130M/SN11-H | |||||||
| पैरामीटर | इकाई | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| ठंडा करने की क्षमता | किलोवाट
| 130
| 260
| 390
| 520
| 650
| 780
| 910
| 1040
|
| तापन क्षमता | किलोवाट
| 143
| 286
| 429
| 572
| 715
| 858
| 1001
| 1144
|
| कूलिंग इनपुट पावर | किलोवाट
| 39.16
| 78.32
| 117.48
| 156.64
| 195.80
| 234.96
| 274.12
| 313.28
|
| शीतलन धारा | A
| 74.5
| 149.1
| 223.6
| 298.2
| 372.8
| 447.3
| 521.9
| 596.4
|
| हीटिंग इनपुट पावर | किलोवाट
| 41.0
| 82.0
| 123.0
| 164.0
| 205.0
| 246.0
| 287.0
| 328.0
|
| तापन धारा | A
| 76.5
| 152.9
| 229.4
| 305.9
| 382.4
| 458.8
| 535.3
| 611.8
|
| अधिकतम इनपुट शक्ति | किलोवाट
| 60.2
| 120.4
| 180.6
| 240.8
| 301.0
| 361.2
| 421.4
| 481.6
|
| अधिकतम परिचालन धारा | A
| 110
| 220
| 330
| 440
| 550
| 660
| 770
| 880
|
| कंप्रेसर मात्रा | पीसी
| 2
| 4
| 6
| 8
| 10
| 12
| 14
| 16
|
| रेफ्रिजरेंट चार्ज | किग्रा
| 8×2
| 8×4
| 8×6
| 8×8
| 8×10
| 8×12
| 8×14
| 8×16
|
| जल प्रवाह दर | m³/h
| 22.4
| 44.8
| 67.2
| 89.6
| 112
| 134.4
| 156.8
| 179.2
|
| पानी का दबाव कम होना | किलो पास्कल
| 60
| 60
| 60
| 60
| 60
| 60
| 60
| 60
|
| अधिकतम जल दबाव | एमपीए
| 1.0
| 1.0
| 1.0
| 1.0
| 1.0
| 1.0
| 1.0
| 1.0
|
| मुख्य जल कनेक्शन | मिमी
| डीएन65
| डीएन100
| डीएन125
| डीएन150
| डीएन150
| डीएन200
| डीएन200
| डीएन200
|
| पंखे की मात्रा | पीसी
| 2
| 4
| 6
| 8
| 10
| 12
| 14
| 16
|
| शुद्ध वजन | किग्रा
| 890
| 1780
| 2670
| 3560
| 4450
| 5340
| 6230
| 7120
|
| ऑपरेटिंग वेट | किग्रा
| 952
| 1904
| 2856
| 3808
| 4760
| 5712
| 6664
| 7616
|
सामान्य वस्तुएँ: 380 वी 3एन~50 हर्ट्ज बिजली की आपूर्ति; R410A रेफ्रिजरेंट; निकला हुआ पानी का कनेक्शन; शेल{{4}और{{5}ट्यूब वॉटर{{6}साइड हीट एक्सचेंजर; फिनन्ड कॉपर-ट्यूब एयर{{8}साइड हीट एक्सचेंजर।
130 किलोवाट मॉड्यूल - संयुक्त - सिस्टम प्रदर्शन
| नमूना | मॉड्यूल गिनती | AKQWRF130M/SN11-H | |||||||
| पैरामीटर | इकाई | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 |
| ठंडा करने की क्षमता | किलोवाट
| 1170
| 1300
| 1430
| 1560
| 1690
| 1820
| 1950
| 2080
|
| तापन क्षमता | किलोवाट
| 1287
| 1430
| 1573
| 1716
| 1859
| 2002
| 2145
| 2288
|
| कूलिंग इनपुट पावर | किलोवाट
| 352.44
| 391.60
| 430.76
| 469.92
| 509.08
| 548.24
| 587.40
| 626.56
|
| शीतलन धारा | A
| 670.9
| 745.5
| 820.0
| 894.6
| 969.1
| 1043.7
| 1118.2
| 1192.8
|
| हीटिंग इनपुट पावर | किलोवाट
| 369.0
| 410.0
| 451.0
| 492.0
| 533.0
| 574.0
| 615.0
| 656.0
|
| तापन धारा | A
| 688.2
| 764.7
| 841.2
| 917.6
| 994.1
| 1070.6
| 1147.0
| 1223.5
|
| अधिकतम इनपुट शक्ति | किलोवाट
| 541.8
| 602.0
| 662.2
| 722.4
| 782.6
| 842.8
| 903.0
| 963.2
|
| अधिकतम परिचालन धारा | A
| 990
| 1100
| 1210
| 1320
| 1430
| 1540
| 1650
| 1760
|
| कंप्रेसर मात्रा | पीसी
| 18
| 20
| 22
| 24
| 26
| 28
| 30
| 32
|
| रेफ्रिजरेंट चार्ज | किग्रा
| 8×18
| 8×20
| 8×22
| 8×24
| 8×26
| 8×28
| 8×30
| 8×32
|
| जल प्रवाह दर | m³/h
| 201.6
| 224
| 246.4
| 268.8
| 291.2
| 313.6
| 336
| 358.4
|
| पानी का दबाव कम होना | किलो पास्कल
| 60
| 60
| 60
| 60
| 60
| 60
| 60
| 60
|
| अधिकतम जल दबाव | एमपीए
| 1.0
| 1.0
| 1.0
| 1.0
| 1.0
| 1.0
| 1.0
| 1.0
|
| मुख्य जल कनेक्शन | मिमी
| डीएन200
| डीएन200
| डीएन250
| डीएन250
| डीएन250
| डीएन250
| डीएन250
| डीएन250
|
| पंखे की मात्रा | पीसी
| 18
| 20
| 22
| 24
| 26
| 28
| 30
| 32
|
| शुद्ध वजन | किग्रा
| 8010
| 8900
| 9790
| 10680
| 11570
| 12460
| 13350
| 14240
|
| ऑपरेटिंग वेट | किग्रा
| 8568
| 9520
| 10472
| 11424
| 12376
| 13328
| 14280
| 15232
|
मान मॉड्यूल डेटा के गुणन और स्रोत तालिका में दिखाए गए कनेक्शन आकार पर आधारित हैं। अंतिम परियोजना चयन की पुष्टि AIRKO द्वारा की जानी चाहिए।
उत्पाद विवरण
शीतलन क्षमता सुधार कारक
| पानी छोड़ने का तापमान (डिग्री) | परिवेश का तापमान (डिग्री) | ||||||
| 15 | 20 | 25 | 30 | 35 | 40 | 45 | |
| 5 | 1.08
| 1.04
| 1.00
| 0.96
| 0.92
| 0.88
| 0.82
|
| 6 | 1.10
| 1.07
| 1.04
| 0.99
| 0.96
| 0.90
| 0.84
|
| 7 | 1.14
| 1.11
| 1.08
| 1.05
| 1.00
| 0.93
| 0.86
|
| 8 | 1.18
| 1.15
| 1.12
| 1.09
| 1.04
| 0.96
| 0.88
|
| 9 | 1.22
| 1.19
| 1.16
| 1.13
| 1.08
| 0.99
| 0.90
|
| 10 | 1.26
| 1.23
| 1.20
| 1.16
| 1.12
| 1.02
| 0.92
|
| 11 | 1.30
| 1.27
| 1.24
| 1.19
| 1.16
| 1.05
| 0.94
|
| 12 | 1.34
| 1.31
| 1.28
| 1.25
| 1.20
| 1.08
| 0.96
|
| 13 | 1.38
| 1.35
| 1.32
| 1.29
| 1.24
| 1.11
| 0.98
|
| 14 | 1.42
| 1.39
| 1.36
| 1.33
| 1.28
| 1.14
| 1.00
|
| 15 | 1.46
| 1.43
| 1.40
| 1.37
| 1.32
| 1.17
| 1.02
|
| 16 | 1.50
| 1.47
| 1.44
| 1.41
| 1.36
| 1.20
| 1.04
|
| 17 | 1.54
| 1.51
| 1.48
| 1.45
| 1.40
| 1.23
| 1.06
|
ताप क्षमता सुधार कारक
| पानी छोड़ने का तापमान (डिग्री) | परिवेश का तापमान (डिग्री) | ||||||||
| -15 | -10 | -5 | 0 | 5 | 7 | 10 | 15 | 20 | |
| 30 | 0.53
| 0.72
| 0.80
| 0.89
| 0.99
| 1.05
| 1.10
| 1.22
| 1.29
|
| 35 | 0.56
| 0.69
| 0.78
| 0.88
| 0.98
| 1.03
| 1.09
| 1.20
| 1.28
|
| 40 | 0.53
| 0.68
| 0.76
| 0.87
| 0.97
| 1.01
| 1.08
| 1.19
| 1.27
|
| 45 | 0.51
| 0.67
| 0.75
| 0.85
| 0.96
| 1.00
| 1.07
| 1.17
| 1.25
|
| 50 | 0.48
| 0.65
| 0.73
| 0.84
| 0.95
| 0.98
| 1.05
| 1.16
| 1.24
|
वास्तविक इकाई क्षमता=नाममात्र क्षमता × लागू सुधार कारक।
स्थापना एवं रखरखाव
| अनुशंसित स्थापना मंजूरी प्रत्येक इकाई के आसपास पर्याप्त वायु प्रवाह और सेवा स्थान बनाए रखें। स्रोत इंस्टॉलेशन आरेख के अनुसार, 65 किलोवाट और 130 किलोवाट दोनों मॉड्यूल को निर्दिष्ट साइड दिशाओं में कम से कम 1,500 मिमी और दिशा जी में 3,000 मिमी की आवश्यकता होती है।
· एक मजबूत, स्तरीय स्थापना नींव का उपयोग करें
· विश्वसनीय ग्राउंडिंग और अर्थ लीकेज से सुरक्षा प्रदान करें
· यूनिट को संक्षारक वातावरण से दूर रखें
· सुनिश्चित करें कि नाली का रास्ता पानी को स्वतंत्र रूप से बहा सके
|
· स्थापना योग्य एचवीएसी पेशेवरों द्वारा की जानी चाहिए।
· निर्माता की आवश्यकताओं को पूरा करने वाले सामान और स्थानीय रूप से खरीदे गए घटकों का उपयोग करें।
· अनुमति के बिना यूनिट में संशोधन या मरम्मत न करें।
· पुष्टि करें कि लिफ्टिंग पॉइंट और इंस्टॉलेशन फाउंडेशन सुरक्षित हैं।
· उपकरण को स्थानांतरित या पुनः स्थापित करते समय योग्य कर्मियों का उपयोग करें।
· स्थानीय नियमों के अनुसार बिजली सुरक्षा स्थापित करें।
· पावर केबलों को सही ढंग से कनेक्ट करें और चालू करने से पहले चरण अनुक्रम की पुष्टि करें।
न्यूनतम स्थापना मंजूरी (मिमी)
एयरको क्यों चुनें?
उत्पाद की गुणवत्ता आधुनिक उत्पादन आधार और एचवीएसी परीक्षण केंद्र
| अनुसंधान एवं विकास शक्ति स्वतंत्र तकनीकी टीम और उत्पाद विकास
|
अनुकूलित समाधान क्षमता और परियोजना स्थितियों के आधार पर सिस्टम चयन
| बिक्री के बाद सेवा 24 घंटे ऑनलाइन सहायता और परियोजना सहायता
|
AIRKO तापमान, आर्द्रता और स्वच्छता नियंत्रण के लिए एयर कंडीशनिंग उपकरण और एकीकृत समाधान विकसित करता है। मुख्य उत्पादों में एयर हैंडलिंग इकाइयाँ, पंखे का तार इकाइयाँ, हीट रिकवरी वेंटिलेटर, फ़्लोर कन्वेक्टर, चिलर और संबंधित एचवीएसी उपकरण शामिल हैं।
वेबसाइट www.airkohvac.com
| ईमेल shairko@126.com
| फ़ोन +86 166 0186 1199
| +86 135 2423 5353
|
लोकप्रिय टैग: एयर{{0}कूल्ड मॉड्यूलर हीट पंप चिलर, चीन एयर{{1}कूल्ड मॉड्यूलर हीट पंप चिलर निर्माता, आपूर्तिकर्ता, कारखाना
